就剛接觸單片機驅動液晶屏的同志們所碰到的問題，現在做一總結

一、無任何顯示

A：硬件問題

1：這種狀況是很多人最常遇到的問題，遇到這種狀況況首先對應硬件pdf文檔，確定你的接線沒有任何問題，如果是51單片機，用P0口一定要加10K的上拉電阻，否則正常也顯示不出來。

2：另外注意第三腳VO的連接方式，這個是電位引腳，用于10k的可變電阻滑動端連接vo腳，固定端的一段接vcc，另外一端應根據硬件連接。若用的是1602，另一端接到gnd就行了，然而對于12864就看18腳的標記了，若寫的是NC,那么另一端接地，若是VEE，那么就接到18腳，由于這時的18腳是負壓輸出端。根據這點肯定你的對比對調節電路接法正確無誤。

3：對于串并行選擇的問題。串并行選擇關于有字庫的12864（1602的四線驅動也叫做串行驅動），若有PSB引腳，那么你的屏可以支撐串并行了。串并行的抉擇決定于PSB引腳的電位，一般是低電平為串行模式，高電平為并行模式。有些同志在使用的時候?qū)SB進行了電位定義但是沒有任何顯示，這是你應該注意一下LCM板上焊點，尤其是和PSB引腳相連的那些起跳線作用的焊點。因?yàn)榇蠖鄰S家在出廠的時候就預先設置為并行模式，也就是接到高電位上（VCC）。碰到這種情況把焊點跳線重新焊接一下，接到低電位上就可以了。模式選擇錯誤不顯示是小問題，由于屏電路的不同，可能你在驅動的時候損壞屏或者單片機，因?yàn)檫x擇不對，定義的電位相當于短路，明白了吧。

B：軟件問題

軟件問題一般也就是定義的引腳不對，這種情況出現于真正的初學者，在copy別人的程序或者屏本身的模板程序沒有修改引腳的定義，這種情況比較簡單，只需要把引腳對應的端口重新定義一下就可以了。

二、顯示不清楚

A：屏上的vo引腳（3腳）電位不對如果你按照我上面的說法接了對比度電路，這時你只需要調節電位器的旋鈕就可以了，最終可以得到你滿意的對比度，使顯示最清晰。一般這個腳的電壓是-6.2V左右,這個電壓的顯示效果是最好的.

B：電源問題

很多同志們?cè)诂F(xiàn)成的實驗板上做試驗，電源取自USB口，這種情況容易出現顯示不清楚的情況，原因是供電電流不夠，因?yàn)榈模眨樱驴跒?00mA供電。碰到此類情況，用外接電源，肯定可以解決。

三、其他問題

A、對于帶字庫12864某些字無法正常顯示這種情況是編譯器的問題，因?yàn)榫幾g器會自動過濾0xfd，而你要顯示的漢字內碼剛好有這個字段，常見的有“三”“數”等字，碰到這種情況有兩種解決途徑：

1：程序中直接使用內碼

2：給開發（keil）環境加補丁

B：確定屏的工作電壓

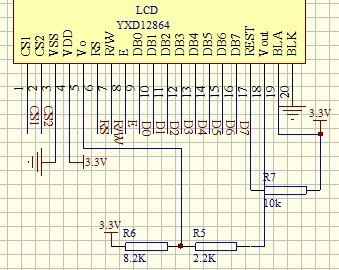

現在常用的屏有3.3V和5V兩種，千萬弄清楚，不然燒壞了屏，將近100元就沒有了其實12864的接線法個個都會的啦,只是幾個腳VEE,V0,BLA,BLK不知道怎么接而已,現在附上接線圖:YXD-12864D-02

LCD12864電路接法
