工業液晶觸摸屏檢測修復有哪些方式？

文章出處：未知人氣：發表時間：2021-08-20

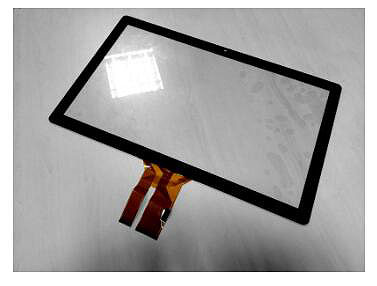

制成成品的電容觸摸屏需要經過40多道工序。當我們將其運送給客戶并組裝成一臺完整的機器時，由于工作人員操作不當，會造成產品出現一定的損失。讓我們談?wù)劷裉斓墓I(yè)觸摸屏維修要點：

1：檢查部件

質檢員對零部件的外觀檢查（1、目測元件設備有無變形、變色、損壞、燒損，通電后燈絲是否亮）。這些問題經常受到影響觸摸屏確定故障的相關原因，然后進行維修觸摸屏。

2：接觸不良

絕緣子通電或不通電時，手動敲擊或按壓法是對接觸不良引起的故障有效的維修方法，容易發現虛焊、接觸不良等問題。

3：更換部件

當一部分的元器件無法確定它是好還是壞時，可以更換并更換為良好的部件。如果故障排除證明原部件有問題，對于不方便測量的單個部件，更換是最省時的快速維修方法！

4：電流檢測

測試電流為維護電流觸摸屏之一：主要用于測量晶體管和集成電路塊的負載電流和工作電流，以檢測集成電路、晶體管和/或集成電源的負載是否正常等。只要測量的電流正常，就可以得出結論觸摸屏電路基本正常。但是，在測量過程中，電流與正常值相差很大，這意味著電流一定有問題。您可以分析問題的原因，然后進行檢查。

5：進水口故障檢測

1：準備拆卸工具。

2：自制電阻測量探頭。拆下機器和手表觸摸屏透明的地方有小的水痕，水量小觸摸屏電纜的四線電阻（2k檔）沖向左邊，開始計數。發現12、23、34和14都有電阻值（通常13、24有電阻值，14、23應該沒有電阻值和無接觸狀態）。因此，判斷內部存在短路。

3：手柄觸摸屏它用一把小螺絲刀移動了一個星期，但管線上沒有進水間隙，所以用美工刀在拐角處慢慢切割，記住沿著底部的玻璃層。撬動后，用吹風機的熱空氣吹大約10秒鐘，聽錄音，然后再次吹。當撬動裝置處于熱態時，將其壓緊并接合，然后用萬用表測量四條導線的電阻（13和24的電阻值分別為290歐姆和240歐姆）觸摸屏修理。

4：沿邊緣用硅橡膠密封干燥，安裝表面外殼（雙面膠粘合），安裝，測試，觸摸屏校正，一切正常。
